很多客戶在了解過鋰電池充電這個過程之后，也有不少朋友去了解鋰電池保護板在鋰電池充電的過程中起到了非常重要的作用，那么該如何判別我的保護板是不是壞了？出現故障的情況該如何去解決?如果你有接觸到鋰電池保護板不妨一起來討論一下鋰電池保護板的原理和檢測維修的方法，希望帶給大家一些有用的幫助。

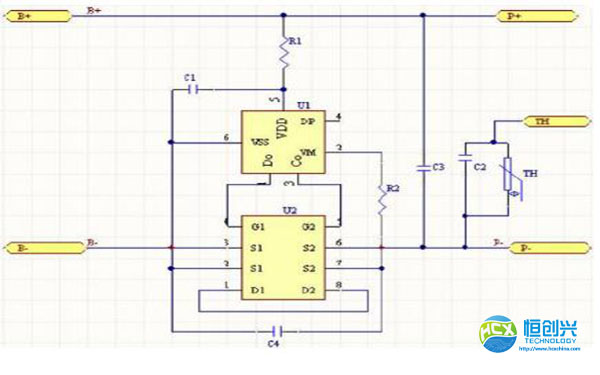

鋰電池保護的工作原理：

當電池電壓在2.5V至4.3V之間時，DW01 的第1腳、第3腳均輸出高電平(等于供電電壓)，第二腳電壓為0V。此時DW01的第1腳 、第3腳電壓將分別加到8205A的第5 4腳，8205A內的兩個電子開關因其G極接到來自DW01 的電壓，故均處于導通狀態，即兩個電子開關均處于開狀態。此時電池的負極與保護板的P-端相當于直接連通，保護板有電壓輸出。

有哪些情況出現鋰電池保護板無充放電保護呢？

首先查看三元參數：常規是2.8～4.25，鐵鋰是2.5～3.65V

1.可能是電壓過充、過放、過流、短路、過溫。

2.用萬用表測充放電MOS管有沒有打開

3.如果鋰電池保護板是帶LED的，不能充放電是LED閃爍0.5秒報警了

4.如果鋰電池保護板是帶上位機的可以連接上位機查看保護狀態

5.鋰電池保護板是帶弱點開關的，請查看是否打開弱點開關

出現這些情況可以查看下列方法維修:

1.過充、過放、過流、短路插入充電器恢復

2.過流斷開負載恢復

以上就是恒創興小編給大家總結的有關鋰電池保護板出現故障該如何檢查和維修的知識。
